Esfuerzo de torsión sin cepillo eléctrico automotriz del motor W8680 de BLDC alto
Éntreme en contacto con gratis las muestras y los vales.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xVoltaje opcional | 12VDC, 24VDC, 36VDC, 48VDC, 130VDC | De potencia de salida | 15~500 vatios |
---|---|---|---|
Deber | S1, S2 | Gama de velocidad | 1000rpm a 6.000 RPM |
Llevar el tipo | Rodamientos de SKF/NSK | Tasación | competitivo |
Enojado de encargo | Acepte por encargo | original | China |
Alta luz | 500 vatios de Bldc de motor del coche eléctrico,Motor sin cepillo de DC del alto esfuerzo de torsión,Motor sin cepillo del coche eléctrico de Bldc |

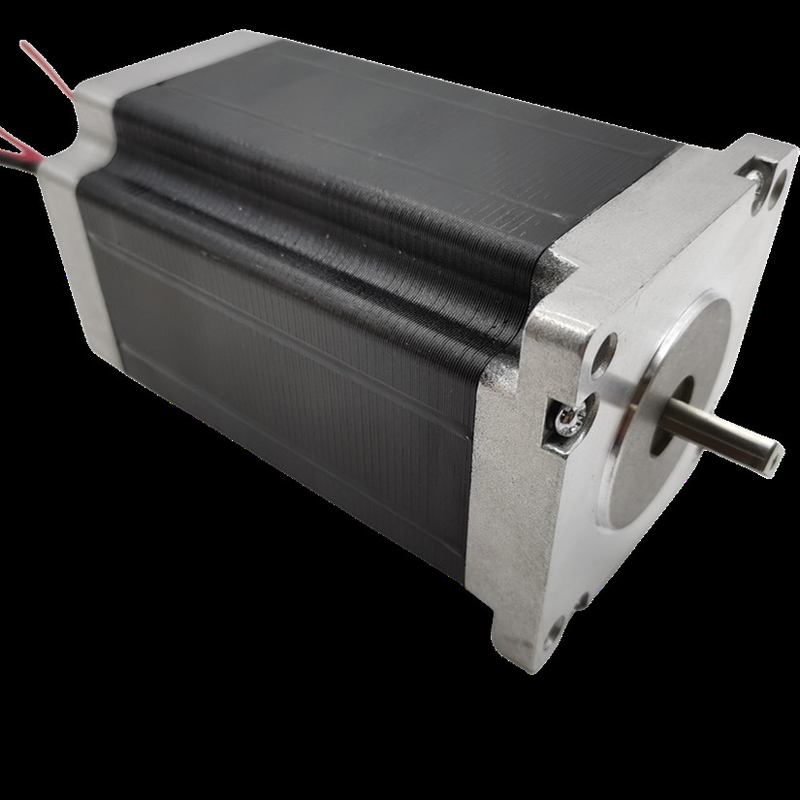

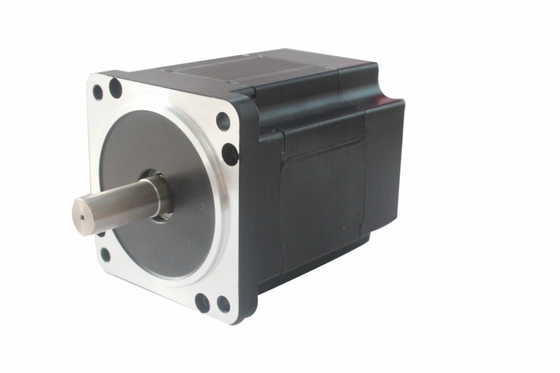

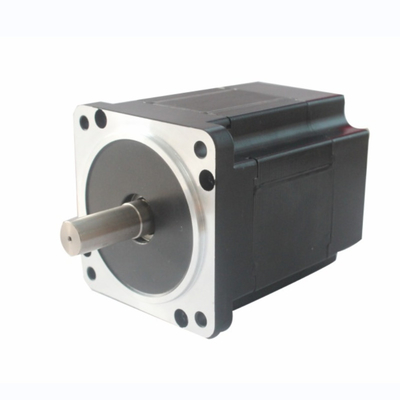

Motor sin cepillo eléctrico automotriz del alto esfuerzo de torsión BLDC Motor-W8680 DC
Este motor sin cepillo de DC de la serie W86 (dimensión cuadrada: 86mm*86m m) solicitados circunstancias de trabajo rígidas en control industrial y el uso comercial del uso. donde alto está necesario el esfuerzo de torsión al ratio del volumen. Es un motor sin cepillo de DC con el estator herido externo, el rotor de tierras extrañas/del cobalto de los imanes y el sensor de posición de effecto hall del rotor. El esfuerzo de torsión máximo obtenido en el eje en el voltaje nominal de 28 V DC es 3,2 N*m (minuto). Disponible en diversas viviendas, está ajustarse a la tolerancia de la milipulgada STD. Vibration: según la milipulgada 810. Disponible con o sin tachogenerator, con sensibilidad según requisitos de cliente.
Introducción de productos:
El producto de la serie W86 es un alto motor sin cepillo eficiente compacto de DC, imán hecho por NdFeB (boro de Ferrum del neodimio) y los imanes de la mayor nivel importados de Japón así como de la laminación de la pila de la mayor nivel, que mejoran grandemente los funcionamientos del motor que comparan a otros los motores disponibles en el mercado.
Comparando a los motores convencionales de la C.C., ventajas significativas como abajo:
1. mejores características del velocidad-esfuerzo de torsión
2. reacción dinámica rápida
3. Ningún ruido en funcionamiento
4. vida útil larga del servicio sobre 20000hours.
5. gama de velocidad grande
6. eficacia alta
Especificación:
Gama del voltaje: | 12VDC, 24VDC, 36VDC, 48VDC, 130VDC |
De potencia de salida | 15~500 vatios |
Deber | S1, S2 |
Gama de velocidad |
1000rpm a 6.000 RPM |
Temperatura operativa: | -20°C a +40°C |
Llevar el tipo |
Rodamientos de SKF/NSK |
Grado del aislamiento | Clase B, clase H de la clase F |
Material opcional del eje | #45 acero, acero inoxidable, Cr40 |
Tratamiento superficial de vivienda opcional | Pulverícese cubierto, pintura |
Vivienda del tipo | El aire ventiló, IP67, IP68 |
RoHS obediente |
Sí |
EMC/EMI Performance |
CE, construido por estándar de la UL. |
Uso:
Equipo de la cocina, la informática, motor, máquinas de la trampa de la arcilla, equipo de laboratorio médico, comunicación por satélite, protección de la caída, máquinas que prensan

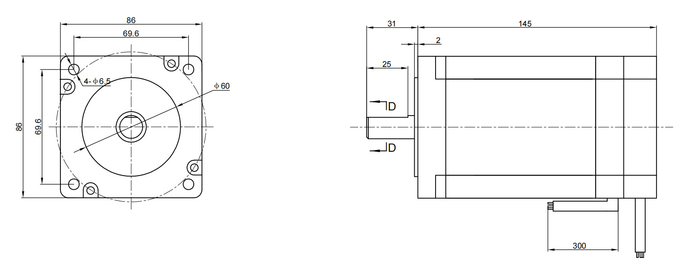

Dimensión:
Parámetros:
Artículos | Unidad | Modelo | ||||
W8658 | W8670 | W8685 | W8698 | W86125 | ||
Número de fase | Fase | 3 | ||||
Número de postes | Postes | 8 | ||||
Voltaje clasificado | VDC | 48 | ||||
Velocidad clasificada | RPM | 3000 | ||||
Esfuerzo de torsión clasificado | N.m | 0,35 | 0,7 | 1,05 | 1,4 | 2,1 |
Corriente clasificada | Amperios | 3 | 6,3 | 9 | 11,6 | 18 |
Poder clasificado | W | 110 | 220 | 330 | 430 | 660 |
Esfuerzo de torsión máximo | N.m | 1,1 | 2,1 | 3,2 | 4,15 | 6,4 |
Corriente máxima | Amperios | 9 | 19 | 27 | 34 | 54 |
Parte posterior E.M.F | V/Krpm | 13,7 | 13 | 13,5 | 13,6 | 13,6 |
Constante del esfuerzo de torsión | N.m/A | 0,13 | 0,12 | 0,13 | 0,14 | 0,14 |
Rotor Interia | g.cm2 | 400 | 800 | 1200 | 1600 | 2400 |
Longitud corporal | milímetro | 71 | 84,5 | 98 | 112 | 139 |
Peso | kilogramo | 1,5 | 1,9 | 2,3 | 2,8 | 4 |
Sensor | Honeywell | |||||
Clase del aislamiento | B | |||||
Grado de protección | IP30 | |||||
Temperatura de almacenamiento | -25~+70℃ | |||||
Temperatura de funcionamiento | -15~+50℃ | |||||
Humedad de trabajo | <85> | |||||
Ambiente de trabajo | Ninguna luz del sol directa, gas anticorrosivo, niebla del aceite, ningún polvo | |||||
Altitud | <1000m> |

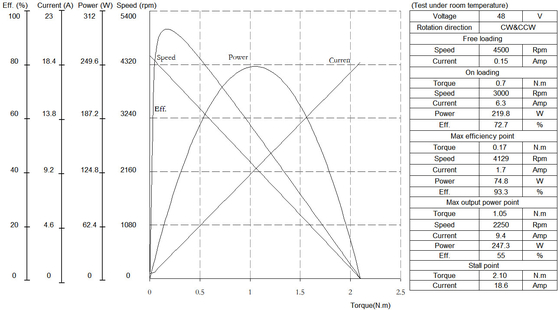

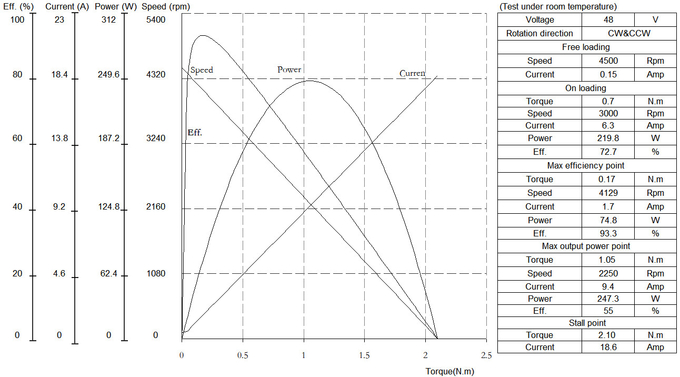

Curva típica @48VDC:
