| Brand Name: | Retek |
| Model Number: | 57BYG1.8 |
| MOQ: | 1000pcs |
| Precio: | negotiable |
| Delivery Time: | 10DAYS |
57BYG1.8 precisan el ángulo 1.8° Voltage1.3/1.8/2.26/2.646/2.6/3.45/3.72/4.92VDC del paso del motor de pasos
Parámetro básico del motor:
Serie modelo: 57BYG1.8
Ángulo del paso: 1.8°

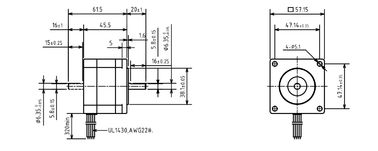

Dibujo:
Funcionamiento y especificación:
| Ángulo de la serie y del paso | Modelo | Fases | Voltaje (V) | Corriente/fase (a) |
Reistance/fase (Ω) |
Inductancia/fase (Mh) |
Inercia rotatoria (Kg.㎡) |
Número de los alambres | Poder (W) | Max. Static Torque (kg.cm) |
| 57BYG1.8 | ST245-01EA (B) | 2 (paralelo bipolar) | 1,30 | 3 | 0,43 | 1,09 | 1.2x10-5 | 8 | 3,9 | 6,40 |
| 2 (serie bipolar) | 2,60 | 1,5 | 1,72 | 4,36 | 1.2x10-5 | 8 | 3,9 | 6,40 | ||
| 2 (unipolar) | 1,80 | 2,12 | 0,86 | 1,09 | 1.2x10-5 | 8 | 3,816 | 4,50 | ||
| ST255-01EA (B) | 2 (paralelo bipolar) | 1,60 | 3 | 0,54 | 1,98 | 2.0x10-5 | 8 | 4,8 | 10,00 | |
| 2 (serie bipolar) | 3,20 | 1,5 | 2,14 | 7,92 | 2.0x10-5 | 8 | 4,8 | 10,00 | ||
| 2 (unipolar) | 2,26 | 2,12 | 1,07 | 1,98 | 2.0x10-5 | 8 | 4,7912 | 7,00 | ||
| ST262-01EA (B) | 2 (paralelo bipolar) | 1,86 | 3 | 0,62 | 2,10 | 3.0x10-5 | 8 | 5,58 | 12,80 | |
| 2 (serie bipolar) | 3,72 | 1,5 | 1,46 | 8,40 | 3.0x10-5 | 8 | 5,58 | 12,80 | ||
| 2 (unipolar) | 2,60 | 2,12 | 1,23 | 2,10 | 3.0x10-5 | 8 | 5,512 | 9,00 | ||
| ST280-01EA (B) | 2 (paralelo bipolar) | 2,46 | 3 | 0,82 | 3,80 | 4.8x10-5 | 8 | 7,38 | 20,00 | |
| 2 (serie bipolar) | 4,92 | 1,5 | 3,26 | 15,20 | 4.8x10-5 | 8 | 7,38 | 20,00 | ||
| 2 (unipolar) | 3,45 | 2,12 | 1,63 | 3,80 | 4.8x10-5 | 8 | 7,314 | 13,50 |
¡Para más detalles, éntrenos en contacto con por favor para dibujar y el funcionamiento hoy!
|
|
